第三代半导体领域的应用市场已经开始启动。半导体照明作为第三代半导体材料产业化的第一个成功突破口，已经确立了照明产业的主导地位，将带动整个第三代半导体材料及应用的发展。

1.第三代半导体材料和应用加速启动

以氮化镓(GaN)、碳化硅(SiC)、氧化锌(ZnO)等宽禁带化合物半导体为代表的第三代半导体材料，具有高击穿场强、高热导率、高电子饱和速率、高抗辐射能力等优越性能，有望突破第一代、第二代半导体技术的瓶颈，适合制备高温、高频、大功率器件，可广泛应用于能源、信息、交通、国防等领域，是支撑战略性新兴产业发展的基础之一。

当前，各国政府纷纷加紧了在第三代半导体领域的部署，技术逐步成熟，应用市场已经开始启动。企业纷纷推出极具竞争力的产品，应用也从集中在国防领域，逐步向轨道交通、电动汽车、消费电子等领域渗透;预计在2015年左右，第三代半导体产业将开始加速成长，并将在2020年左右进入高速发展期，届时将催生巨大市场应用空间。

半导体照明作为第三代半导体材料产业化的第一个成功突破口，已经确立了照明产业的主导地位，将带动整个第三代半导体材料及应用的发展，不仅将开启光电子与微电子携手并进的时代，而且必将在能源、节能减排、国防安全和下一代信息技术等领域发挥重要作用。

2.小间距LED显示屏方兴未艾

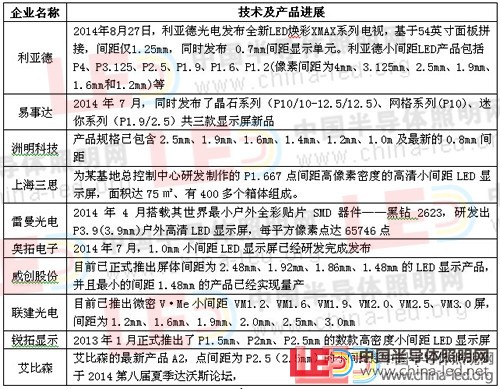

       表1、部分企业小间距LED显示技术及产品进展

　　（数据来源：CSA Research根据公开资料整理）

今年以来随着小间距LED显示技术成熟和成本逐步降低，越来越多的LED小间距产品逐步取代传统大屏拼接墙产品，成为室内外显示市场的新宠。小间距LED显示技术具有任意尺寸无缝拼接、寿命长、色域宽、色彩还原性高等诸多技术优点，在替代传统的DLP、LCD、PDP等具有明显优势，已成为不容忽视的潮流性技术，室内外均有应用。其中利亚德、洲明、雷曼、威创、联建、锐拓等企业已经推出系列产品。

常规的LED显示屏通常是P10和P8的间距，小间距LED显示屏的LED点间距通常小于4mm，根据媒体公开报道，目前国内厂商推出的小间距LED显示屏的点间距最小为0.8mm。
